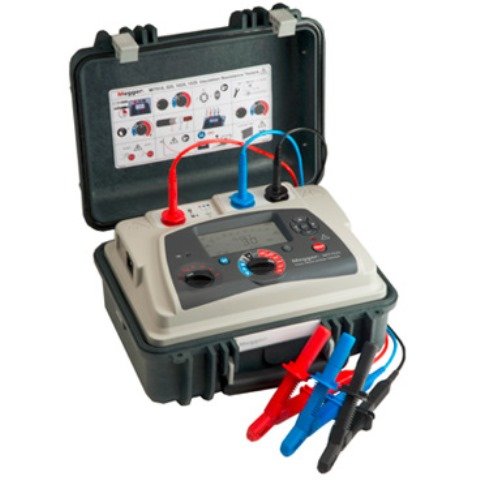

Das Isolationsmessgerät MIT1525 stammt aus der neuen Reihe der DC Isolationsmessgeräte MIT515, MIT525, MIT1025 und MIT1525 von Megger ist in erster Linie für Hersteller und Industrieunternehmen. Die Isolationsdiagnose gehört zu den wichtigsten Prüfungen in elektrischen Anlagen und ist eine qualitative Messung der Wirksamkeit (di-)elektrischer Isolierung. Sie finden in der Regel an Kabeln, Wandlern, Transformatoren, Motoren, Trennschalter, Isolatoren etc statt. Das Spitzenmodell MIT1525 führt Isolationswiderstands-prüfungen bis zu 15 kV mit einem 30TΩ Maximum-Widerstand und einer Genauigkeit von ±5 % von 1MΩ bis zu 3TΩ durch. Das MIT515 bietet IR, DAR und PI-Funktionen, lediglich ohne Speicherfunktion. MIT525, MIT1025 und Isolationsmessgerät MIT1525 verfügen sowohl über eine umfassende Prüfmodusfolge als auch über einen integrierten Speicher; sie können außerdem Daten auf einen PC/Laptop hoch- und herunterladen.

Im Isolationsprüfmodus stehen fünf voreingestellte Spannungsbereiche sowie ein vom Anwender einstellbarer verriegelter Spannungsbereich zur Verfügung. Zu den vorkonfigurierten diagnostischen Prüfungen gehören Polarisationsindex (PI), Dielektrisches Absorptionsverhältnis (DAR), dielektrische Entladung (DD), Stufenspannung (SV) und Rampenprüfung. MIT1525 erlaubt präzise Isolationsmessungen und Diagnosen bis zu 15kV Prüfspannung. Damit kann das künftige Verhalten der Isolation exakt vorhersehen werden. Zudem nutzen Sie 30TΩ sowie alle Diagnosemessungen wie Polarisationsindex, Dielektrisches Absorptionsverhältnis, Stufenspannung, Dielektrische Entladung und den Rampentest. Die Datenerfassung fällt Ihnen sehr leicht denn sie erfolgt mit Hilfe eines internen Speichers mit Datenlogger in 5-Sekunden-Intervallen oder Echtzeitübertragung via USB-Schnittstelle mit einer Messung pro Sekunde. Das MIT1525 ist ein Isolationdiagnosewerkzeug für allerhöchste Ansprüche. Prüfkabel sind doppelt isoliert, mit Klemmen bemessen für 3kV, entsprechend zu 6kV einfache Isolation für den mittleren Klemmenkabelsatz und 5kV. Der 15kV Kabelsatz ist für 15kV isoliert.
