Transformatorenöl | Untersuchungen

Transformatorenöl: Mineralöl, Ester, Midel – Die Liste der zu untersuchenden Öle ist schier endlos. Üblicherweise wird Mineralöl als Transformatorenöl eingesetzt. Neben seinen positiven Eigenschaften als Isolier- und Kühlmedium gewährt es bei angemessener Kontrolle Einblicke in das Innenleben des Transformators. Das Isolieröl gibt die entstehende Wärme durch Konvektion an das Transformatorengehäuse ab. Ein mit Öl gefüllter Transformator verbessert die Wärmeübertragung und füllt gleichzeitig die Zwischenräume optimal aus. Regelmäßige Ölprobennahmen und Untersuchungen sind entscheidend für die Qualität und Lebensdauer des Transformatorenöls.

Besonders relevant sind die im Öl gelösten Abbau- oder Zersetzungsprodukte, da sie auf mögliche Schwachstellen im Inneren des Transformators hinweisen können. Neben den traditionellen Prüfungen zur Ölqualität spielt die Gas-in-Öl-Analyse eine herausragende Rolle bei der Untersuchung. Um den Alterungsprozess des Öls zu bestimmen, ist es hilfreich, eine Ölprobe zu entnehmen. Durch Laboranalysen wird das Öl in seine kleinsten Bestandteile zerlegt, ähnlich wie bei der Analyse des menschlichen Blutes. Die Norm DIN EN 60422 beschreibt die Vorgehensweise zur Kontrolle der Isolierölqualität in elektrischen Betriebsmitteln. Daher ist es wichtig, das richtige Vorgehen zu beachten, um sicherzustellen, dass die Ölprobe bei den Analysen aussagekräftig bleibt.

9

Temperatur und Feuchte in Öl

Feuchtemessung in Öl | ST-200 Sensor

Feuchtemessung in Öl | Ölqualitätssensor | ST-200

Der ST-200 Feuchtigkeitssensor ist eine fortschrittliche Lösung für die präzise Online-Messung der Feuchtemessung in Öl. Er verwendet die innovative WGM Support-Technologie, die eine bemerkenswerte Sensitivität gegenüber Veränderungen im Wassergehalt des Öls ermöglicht. Dadurch ist eine genaue Echtzeit- und kontinuierliche Überwachung der Ölqualität möglich, was für die zuverlässige Leistung von kritischen Geräten entscheidend ist.

Der Sensor hat eine hohe Empfindlichkeit gegenüber Wasserverunreinigungen im Öl und kann gelöstes Wasser, freies Wasser und emulgiertes Wasser prüfen. Mit einem beeindruckend breiten Testbereich von bis zu 1015 ermöglicht er präzise Messungen unter verschiedenen Bedingungen. Die einzigartige Erdungstechnologie gewährleistet Zuverlässigkeit und Langlebigkeit, während die moderne Sensorstruktur eine unkomplizierte Reinigung ermöglicht.

Der ST-200 Feuchtigkeitssensor ist nach internationalen Standards zertifiziert und für den Einsatz in kommerziellen und industriellen Umgebungen geeignet. Durch eine zuverlässige 24 / 7 / 365 Tage-Messung der Ölqualität gewährleistet er die Sicherheit kritischer Geräte. Präventive Wartung kann hohe Kosten und Zeit aufgrund von Problemen mit der Ölqualität vermeiden. Der Sensor trägt auch zur Reduzierung der Kosten für den Ölwechsel bei und senkt die Entsorgungskosten für Altöl, was umweltfreundlicher ist.

Der ST-200 findet breite Anwendung in verschiedenen Industriebereichen wie Ölfeldern, Ölraffinerien, Kraftwerken, Energieübertragung, Bau- und Ingenieurmaschinen, Luftfahrt, Eisenbahn- und Straßentransport, Stahl- und Metallurgie, Öltanks und Ölstationen sowie in der industriellen Produktion. Er ist für verschiedene Öltypen geeignet, darunter Schmiermittel, Hydrauliköl, Getriebeöl, Motorenöl, Brennstofföl, Isolieröl, Turbinenöl sowie leichte und schwere Öle.

Der ST-200 kann nahtlos mit dem Anzeigemessgerät ST-200D interagieren, um eine präzise Überwachung der Datenanzeige für Feuchtigkeitsgehalt und Temperatur zu ermöglichen. Warnpunkte können flexibel eingestellt werden, und das integrierte AC/DC-Modul stellt eine zuverlässige Stromversorgung von DC 24V für den ST-200 sicher. Insgesamt bietet dies eine umfassende technische Lösung für die präzise Überwachung und Pflege der Ölqualität in verschiedenen industriellen Anwendungen…

Wir beraten Sie gerne zum Thema: Feuchtemessung in Öl | Ölqualitätssensor | Ölfeuchte und Wasseraktivität.

Wasser in Öl Sensor | ST-100 Transmitter

Wasseraktivität in Öl und Temperatur

Der Water-in-Oil-Sensor ST-100 ist ein Temperatur- und Feuchtigkeitstransmitter mit einem schnellen, zuverlässigen und genauen Online-Transmitter für Wasseraktivität in Öl und Temperatur. Der ST-100 ist ideal für die Überwachung der Feuchtigkeit in Öl oder für die Online-Feuchtigkeitsmessung. Der ST-100 eignet sich zur Messung der Feuchtigkeit in Schmier-, Hydraulik- oder Isolierölen, was für die langfristige Leistung und vorbeugende Wartung von Maschinen und Anlagen wichtig ist. Ölfeuchte und Wasseraktivität werden vom ST-100 Wasser-in-Öl-Sensor automatisch ermittelt.

Der Öltransmitter misst die Wasseraktivität (auch aw-Wert) und die Temperatur (T). Beide Werte können auf dem Display abgelesen werden. Die Feuchtigkeit im Öl kann als absolute Feuchtigkeit in ppm oder relativ als Wasseraktivität aw-Wert angegeben werden. Unser Sensor misst die absolute Wasseraktivität (aw) im Öl und die Temperatur (T) des Anwenderöls kontinuierlich, zuverlässig und jederzeit genau. Durch die Integration der Messung in den Ölkreislauf erfolgt die Messung in Echtzeit und die Reaktion kann auch sofort erfolgen. Das Risiko, einen Anstieg der Wasseraktivität (aw) zwischen stichprobenartigen Messungen nicht zu erkennen, ist ausgeschlossen.

Durch den Einsatz unserer Sensoren wird nicht nur die Qualität, sondern auch die Sicherheit gewährleistet, um die Lebensdauer des Öls zu verlängern und die Ausfallzeiten zu minimieren. Der Wasser-in-Öl-Sensor ST-100 ist ein robuster Online-Transmitter, der Sie zuverlässig über einen Transformatorausfall informiert. Er ist eine genaue und kostengünstige Lösung für Online-Messungen der Feuchtigkeit im Öl. Die heutigen Ölsensoren messen viele Parameter. Mit seinem robusten Gehäuse und seiner exzellenten Leistung eignet er sich perfekt für die Integration in OEM-Anwendungen.

Wir beraten Sie gerne zum Thema: Temperatur und Feuchte | Feuchtegehalt Öl | Wasseraktivität.

9

Gas-in-Öl-Analyse | DGA-Dissolved-Gas-Analysis

Gas-in-Öl-Analyse | TOGA-100-GC portable

Transformatorenöl | Gas in Öl Analyse

Gas-in-Öl-Analyse | TOGA-100-GC – Die Gas-in-Öl-Analyse (DGA – gelöste Gase) wird seit mehreren Jahren erfolgreich für die Diagnose und Überwachung von Öl-Transformatoren und Stufenschaltern eingesetzt. Somit gilt die DGA als eines der leistungsfähigsten Verfahren zur Beurteilung des Zustands vom Isolationssystem des Transformators. Durch die natürliche Alterung des Öls und der Isolierstoffe, bilden sich Spaltgase, die im Transformatoröl gelöst werden. Besonders unter dem Einfluss von thermischen oder elektrischen Fehlern. Mit der DGA Analyse können langsam entwickelnde Fehler detektiert werden. Die zeitliche Entwicklung der Gaskonzentrationen ermöglicht eine Trendanalyse.

Durch den Vergleich der DGA Ergebnisse wird ein charakterliches Fehlergas-Muster ermittelt. Für die mobile DGA am Transformator vor Ort liefert das TOGA 100-GC System in kürzester Zeit zuverlässige und genaue Messwerte. Die gasförmigen Zersetzungsprodukte geben Rückschlüsse auf die Art des Fehlers im Transformator. Das TOGA 100-GC System trennt alle elf Komponenten der Gas in Öl Analyse in einer Injektion. Das TOGA 100-GC folgt der ASTM 3612C Methode für Gasanalysen mit Headspace-Injektion. Für den Labor Gaschromatographen der Serie M-Labor besteht zusätzlich die Option, einen automatischen Probengeber anzuschließen. Das TOGA 100 Portable ermöglicht es, die Proben direkt vor Ort zu analysieren. Ein kleiner Helium Tank reicht zum Betrieb des GC im Feld aus. Der Säulenofen in jedem TOGA 100 GC garantiert durch schnelles Heizen und Kühlen einen hohen Probendurchsatz.

Die vollintegrierten TOGA GC-Systeme sind klein, leicht und, wie alle Systeme, modular aufgebaut. Sie können problemlos aufgerüstet werden und sind leicht zu warten. Probeninformationen: Mit dieser der ASTM D3612 C Methode entsprechenden Analyse werden die elf häufigsten Komponenten untersucht.

Wie beraten Sie gerne zum Thema: Gas-in-Öl-Analyse | Dissolved Gas Analysis DGA | Transformatorenöl Untersuchungen

9

Tan Delta Messbrücke | Dielektrischer Verlustfaktor

Tan Delta Messgerät | TDM1515 | Tan Delta Messung

dielektrischen Verlustfaktor | Tan Delta Messgerät

Tan Delta Messgerät | Tan Delta Messung: Die Tan Delta Messbrücke TDM1515 misst automatisch den dielektrischen Verlustfaktor und den spezifischen Widerstand von Transformator-Öl, Isolierflüssigkeiten und anderen Isoliermaterialien. Der Messwert gibt einen Hinweis über die Höhe der im Betrieb auftretenden Verluste in der Isolierflüssigkeit. Die TDM1515 ist ein Präzisions-Messgerät für die Tangens Delta Messung von Transformator-Öl. Hierbei werden der Widerstand, der Verlustfaktor und die Kapazität des Isolieröls gemessen.

Der spezifische Widerstand wird automatisch aus den Messwerten berechnet. Als Stand-Alone-Lösung ist die TDM1515 eine geschlossene Einheit mit integrierter Öl-Prüfzelle. Die Ausstattungsmerkmale der dielektrischen Verlustfaktor Messbrücke sind: Hochfrequenz-Induktionserwärmung mit Controller, Temperatursensor, Messbrücke, AC Test-Spannungsquelle, Standard-Kondensator, DC-Test Gleichspannungsquelle und digitale IC-Schaltungen. Die Tan Delta Messbrücke Modell TDM1515 ist ein Präzisions-Messgerät. Es werden der Widerstand, Verlustfaktor und Kapazität des Isolieröls gemessen. Der Spezifische Widerstand wird automatisch aus den Messwerten berechnet. Ein großer Vorteil ist die Hochfrequenz-Induktion Heizung sie ist ein wesentlicher Teil dieses Instruments. Die berührungslose Heizung erwärmt homogen die Öl-Testzelle mit schneller Geschwindigkeit und einer komfortablen Steuerung. Die Entleerung der Öl-Prüfzelle erfolgt über einen eingebauten Abfluss, also ohne Demontage der Öl-Prüfzelle.

Im AC Testmodus wird ein Konvertierungsmodus AC-DC-AC angewendet, damit wird das Problem der Schwankungen von Spannung und Frequenz vermieden. Auch wenn der Spannungs-Generator arbeitet, funktioniert das Gerät ordnungsgemäß. Im Inneren befindet sich ein dreipoliger Standard SF6-Kondensator, dessen dielektrischen Verlust und Kapazität nicht beeinflusst wird durch Temperatur und Feuchtigkeit. Auf diese Weise wird die Genauigkeit des Instruments und die langjährige Anwendung gewährleistet.

Wie beraten Sie gerne zum Thema: Tan Delta Messgerät | Dielektrischer Verlustfaktor | Tansformatorenöl.

9

Ölprüfgeräte | Durchschlagspannung

ÖLPG Ölprüfgerät für Öle, Ester- und Silikonöle

Transformatorenöl | ÖLPG Ölprüfgerät

Das ÖLPG Ölprüfgerät / Öl-Tester ist ein portabler „Breakdown Analyzer“ zur Vor-Ort-Prüfung von Ölen. Mit dem ÖLPG Ölprüfgerät wird die Durchschlagspannung beziehungsweise Durchschlagsfestigkeit von Isolieröl vollautomatisch und somit schnell sowie kosteneffizient geprüft. Ein fundamentaler Test der Ölqualität vom Transformatorenöl ist der Durchschlagsspannungstest. Dabei gilt: Je geringer die resultierende Spannung, desto schlechter ist die Qualität des Öls! Die ultraleichten Transformator Öl-Tester sind bestechend in ihren Leistungsdaten und ideal für den Öl-Test vor Ort. Anlagenbetreiber sind mit dem ÖLPG in der Lage, die Qualität des Isolieröls direkt vor Ort zu beurteilen. Im Bedarfsfall wären die entsprechenden Maßnahmen einzuleiten. Die Öl-Probe muss nicht mehr zur Analyse in ein Prüflabor.

Die Vorgehensweise und eine kurze Abschaltzeit von weniger als Fünf µs ermöglichen eine hocheffiziente Prüfung. Das kontrastreiche Display des Prüfgerätes erleichtert das Handling und die Navigation. Mit dem Breakdown Analyzer sind synthetische Öle, Ester- und Silikonöle zerstörungsfrei zu prüfen. Auf denkbar einfache Weise lässt sich die Durchschlagspannung von Isolierölen ermitteln, indem die Öl-Probe dem Transformator oder Stromwandler entnommen und dem vollautomatisch ablaufenden Öl Test unterzogen wird. Das Prüfergebnis erlaubt dem Betreiber der Anlagen eine Qualitätsbeurteilung des Isolieröls mit deren Hilfe er über den Verbleib oder Austausch des Öls entscheiden kann.

Die automatisch erstellten Prüfprotokolle können bereits im PDF-Format auf einen USB-Stick geladen werden! Aufgrund der extrem schnellen Spannungsabschaltung bei Durchschlag können auch synthetische Öle, Ester- und Silikonöle zerstörungsfrei geprüft werden! Die vordefinierten, vollautomatischen Prüfabläufe erfüllen alle gängigen internationalen Normen und Standards. Die Ölprüfgeräte garantieren so die Erfüllung der gesetzlichen Forderungen an die vorgeschriebenen Öl Tests.

Wie beraten Sie gerne zum Thema: Durchschlagspannung | Durchschlagsfestigkeit | Ölprüfgerät.

Ölprüfgerät Portable OTS 60-80PB | Öltester

Transformatorenöl | portable Ölprüfgerät

Mit dem portable Ölprüfgerät OTS 60-80PB lassen sich automatische Tests zur Durchschlagspannung bzw. Durchschlagfestigkeit in Mineral-, Ester- und Silikonisolierflüssigkeiten realisieren. Isolieröle auf Mineralölbasis in elektrischen Betriebsmitteln werden nach der Norm IEC 60422 überprüft. Spezielle geformte Testbehälter mit präzise arretierbaren Justierrädern für die Einstellung des Elektrodenabstands liefern sowohl vor Ort als auch im Labor wiederholbare und somit zuverlässige Ergebnisse. Eine Besonderheit ist die transparente, geschirmte Abdeckung  des Gerätes, für Einblicke in die Prüfkammer der während eines Tests. Testnormen sind im Gerät vorinstalliert und neue Versionen können über ein USB-Flash-Laufwerk nachgeladen werden. Beide tragbare Geräte unterstützen die Erstellung von benutzerdefinierten Tests. Ein optionaler interner Drucker liefert eine gedruckte Kopie der Ergebnisse. Ein tintenbasierter Ausdruck gewährleistet eine hohe Lebensdauer bei allen Temperaturen.

Das portable Ölprüfgerät hat folgede Schnittstellen USB (x3) unterstützen PC-Anschluss, USB-Flash-Laufwerk, externen USB-Drucker und Barcode-Scanner. Testergebnisse werden entweder durch eine Seriennummer oder eine Asset-ID identifiziert und besitzen einen Uhrzeit- und Datumsstempel. Die Sicherheit des Benutzers ist oberstes Gebot und Megger hat unabhängige und doppel-redundante Hochspannungs-Notaus-Schaltungen zur Gewährleistung der Sicherheit entworfen. Während eines Tests kann der Benutzer jederzeit durch Drücken einer beliebigen Taste auf der Tastatur die Hochspannung umgehend abschalten und den Test abbrechen. Der transparente Deckel bietet ausreichend Sicht in die Kammer, ist aber gleichzeitig mittels eines Schirms mit mehreren Verbindungen zur Geräteerdung geschützt und elektrisch abgeschirmt. Die Überwachung und Wartung der Ölqualität ist ein sehr wichtiger Aspekt bei der Sicherstellung des zuverlässigen Betriebs von mit Öl gefüllten elektrischen Anlagen und Geräten.

Wie beraten Sie gerne zum Thema: Durchschlagspannung | Durchschlagsfestigkeit | Transformatorenöl.

Ölprüfgerät OTS 100 AF | Öltester

Transformatorenöl | Ölprüfgerät

Ölprüfgerät OTS 100 AF bestimmt die Durchschlagspannung und erleichtert durch bereits vorinstallierte Testnormen die Arbeit bei der Trafodiagnose. Die Laborgeräte 60 AF, 80 AF und 100 AF ermöglichen automatische Durchschlagspannungsprüfungen bei Mineral-, Ester- und Silikon Isolierflüssigkeiten. Somit ist das Ölprüfgerät OTS für die Transformatorenöl Untersuchung peferkt geeignet. Die Messung von Transformtorenöl ist ein Standard Methode. Gekapselte Prüfgefäße liefern hierbei stets reproduzierbare Ergebnisse. Wie die OTS 60-80PB verfügen diese Geräte über arretierbare Einstellräder zur präzisen Einstellung der Elektrodenabstände.

Die transparente, geschirmte Abdeckung ermöglicht einen einfachen Zugriff auf den Testbehälter und einen ungehinderten Blick in die Prüfkammer. Alle drei Labormodelle sind mit einer zwölf Tasten alphanumerischen Tastatur für die einfache Eingabe von Test IDs, Dateinamen, Notizen etc. ausgerüstet. Alphanumerische Zeichen werden durch wiederholtes Drücken einer Taste eingegeben, wie das von der Texteingabe bei Mobiltelefonen bekannt ist. Rrespektive sind Testnormen im Gerät vorinstalliert und neue Versionen können über ein USB-Flash-Laufwerk nachgeladen werden. Alle Labormodelle unterstützen die Erstellung von benutzerdefinierten Tests. Testergebnisse werden entweder durch eine Seriennummer oder eine Asset-ID identifiziert und besitzen einen Uhrzeit- und Datumsstempel.

Ein plus ist die Megger Software zum Verwalten von Posten und Daten. Somit ist die PowerDB Lite Software ein exzellentes Werkzeug für den Download und Ausdruck von Ergebnissen. Ein optionaler interner Drucker liefert eine gedruckte Kopie der Ergebnisse. Zudem der tintenbasierter Ausdruck gewährleistet eine hohe Lebensdauer bei allen Temperaturen. Wenn die Ergebnisse der Transformatorenöl Messung ermittelt sind, dann können die Daten per USB Schnittstellen an den PC übermittelt werden. Wobei die Möglichkeiten noch vielfältiger sind wie zum Beispiel ein PC Anschluss, USB-Flash-Laufwerk, externen USB-Drucker und Barcode-Scanner.

Wie beraten Sie gerne zum Thema: Durchschlagspannung | Ölprüfgerät | Transformatorenöl | Durchschlagsfestigkeit

9

Karl Fischer TAN / TBN-Analyse

Karl Fischer Wassergehalt | KF-700 | Bestimmung des Wassergehalts

Transformatorenöl | Karl Fischer Titration KF-700

Karl Fischer Titration KF-700 | Bestimmung des Wassergehalts – Die Karl Fischer Titration Methode für die analytische Wasserbestimmung gilt als wichtigste Methode zur Ermittlung des Wassergehaltes. Die volumetrische Titration ist die „ klassische“ Karl Fischer Titration. Der prinzipielle Unterschied zwischen Volumetrischer- und Coulometrischer Titration ist die Art und Weise. Ein Vorteil des volumetrischen Verfahrens zum coulometrischen Verfahren ist der geringere Aufwand. Der Karl Fischer volumetrische Titrator ist beim Einsatz von den Lösungsmitteln flexibler. Der Messbereich geht von 0,01 Prozent bis 100 Prozent. Die Karl Fischer Methode für den Wassergehalt und Wasserbestimmung findet ihren Einsatz im Labor. Bei allen Vorzügen ist die manuelle Titration weiterhin als Standardapplikation im Labor etabliert. Eine Kolbenbürette mit wechselbarem Dosieraufsatz ist die erste Wahl, wenn Perfektion und Flexibilität im Spiel sind. In Bezug auf den Alterungsprozess vom Transformatorenöl, findet die Karl Fischer Titration KF-700 seinen Einsatz. Eine Sonderform des Dosierens ist der Modus „Lösungen herstellen“.

Hierbei wird ein Lösungsmittel bis zur gewünschten Zielkonzentration zudosiert. Es wird eine Probe eingewogen, über eine Rechnungsformel das Zugabe Volumen berechnet und dann zudosiert. Dieser Modus eignet sich z.B. zur Herstellung von Standards und von Lösungen für die Viskosimetrie. Wichtige Eigenschaften: Automatisches Berechnen des Zudosiervolumens ohne zusätzliche PC-Software. Dosier- und Füllgeschwindigkeit lassen sich optimal an die Dosierlösung anpassen. Es können mehrere Methoden mit unterschiedlichen Parametern abgespeichert werden. Automatische Übernahme der Einwaage einer angeschlossenen Waage. In der Regel reichen 10–15 Anwendermethoden für die meisten Bedürfnisse aus. Genauigkeit und Wiederholbarkeit mit volumetrischen oder coulometrischen KF-Titratoren.

Wie beraten Sie gerne zum Thema: Karl Fischer Wassergehalt | Karl Fischer Titration | Karl Fischer Verfahren.

Karl Fischer Wassergehaltsbestimmung | KF-750 | Titration

Transformatorenöl | Karl Fischer Titration KF-750

Karl Fischer Titration KF-750 | Bestimmung des Wassergehalts: In jedem Labor findet die Karl Fischer Titration ihren Platz. Der Karl Fischer Titration KF-750 ist ein coulometrischer Titrator. Der Wassergehalt und die Wassergehaltsbestimmung nach Karl Fischer Titration besticht durch sehr gute Genauigkeit. Mit diesem KF-Titrator kann bei der Bestimmung des Wassergehalts nach Karl Fischer eigentlich nichts mehr falsch gemacht werden. Im Display, das groß und gut ablesbar ist, wird jeder Arbeitsschritt im Dialog angezeigt. Die vorparametrierten Methoden erleichtern somit zusätzlich die Arbeit. Hinzu kommt die Vielseitigkeit der beiden KF- Titratoren, die Geräte zu einem effizienten und einfach zu bedienen. Der KF-Messplatz ist für fast alle Bereiche wie Pharma-, Chemie-, Lebensmittel- oder Mineralölindustrie geeignet.

Der coulometrische KF-Titrator ist das ideale Gerät, um auch geringsten Wassergehalte zu bestimmen. Bei der Coulometrie einer Titrationslösung entfällt, die Bestimmung der Konzentration Titer, dadurch ist die Bedienung einfacher als bei der volumetrischen Titration. So mancher erfahrene Analytiker spürt noch mit Grausen den Pyridin-Geruch in der Nase, wenn er den Namen Karl Fischer hört. Doch moderne Reagenzien und einfach zu bedienende Analysengeräte haben mit solchen Vorstellungen gründlich aufgeräumt. Heute lassen sich mit den coulometrischen und volumetrischen Karl-Fischer-Titrationsgeräten praktisch alle Anwendungen einfach, schnell und genau durchführen. Wegen ihrer Selektivität und Genauigkeit hat sich die Karl-Fischer-Titration als wichtigste Methode zur Wasser- und Feuchtebestimmung durchgesetzt. Mit dem KF-750 lässt sich die Titration auch in Form einer Messkurve „live“ verfolgen. Mit einem Tastendruck kann zwischen klassischer und grafischer Darstellung gewechselt werden.

Wie beraten Sie gerne zum Thema: Karl Fischer Wassergehaltsbestimmung | Karl Fischer Titration | Karl Fischer Verfahren.

Karl Fischer Wasserbestimmung | KF-7751 | Wassergehalts

Transformatorenöl | Karl Fischer Titration KF-7751

Karl Fischer Wasserbestimmung | Bestimmung des Wassergehalts – Er ist ein Generalist, der Karl Fischer Titrator KF-7751, wenn es um die potentiometrische und volumetrische Titration geht. Als Universal Titrator bietet der KF-7751 im Vergleich zum KF-700 mehr Einsatzmöglichkeiten. In der Praxis ergeben sich Unterschiede zwischen der coulometrischen und der potentiometrischen oder volumetrischen Titration. Nach Einschalten des Gerätes beginnt der Karl Fischer Titrator sofort zu arbeiten, wobei im Hintergrund die Voreinstellungen starten. Der KF-Titrator verfügt über mehrere Schnittstellen zur Datenkommunikation. Es besteht die Möglichkeit, eine Analysenwaage über die Schnittstelle an den KF-Titrator zu betreiben. Zum Anschluss eines Druckers sind die USB-Anschlüsse des Geräts zu verwenden. Die Karl Fischer Titration hat sich auch bei Transformatoren-Ölen zur Bestimmung des Wasseranteils im Öl oder des Wassergehalt durchgesetzt. Der Karl Fischer Titrator lässt sich mit einem weichen Tuch und Wasser mit normalem Haushaltsreiniger reinigen.

Allgemeine Eigenschaften: Brilliantes TFT Display, das man auch von der Seite noch hervorragend ablesen kann. Wechselbare Aufsätze mit Speicherung aller relevanten Aufsatz- und Reagenziendaten im Aufsatz. Grenzenlose Kommunikation über bis zu zwei USB-A, eine USB-B, eine LAN- und zwei RS232-Schnittstellen. Abspeicherung der Ergebnisse als PDF und CSV auf USB-Stick oder im Netzwerk.
Vorinstallierte Standardmethoden. Spezielle Eigenschaften des KF-7751: Drahtlose Elektrodenerkennung für ID-Elektroden für höchste Sicherheit beim Messen und Kalibrieren. Hochauflösende Eingänge für pH/mV-Elektroden und Temperaturmessungen für pH, ISE, Redox Titrationen. Ideal für nichtwässrige Titrationen wie z.B. Säure- und Basenzahl in Ölen. Messeingang für polarisierbare Elektroden. Lineare und dynamische Titration auf Wendepunkte (Equivalenzpunkte) und Titrationen auf Endpunkt.  pH Stat-Titrationen. Volumetrische KF-Titration.

Wie beraten Sie gerne zum Thema: Karl Fischer Wasserbestimmung | Karl Fischer Titration | Karl Fischer Verfahren.

9

Korrosiver Schwefel | Corrosive Sulphur Kit

Korrosiver Schwefel | CS100 | Corrosive Sulphur Kit

Corrosive Sulphur Kit | Korrosiver Schwefel

Das CS100 Corrosive Sulphur Kit ist bei der Bestimmung von korrosiven Kupfersulfid-Ablagerungen eine echte Alternative zu teuren Labortests. Solche Ablagerungen führen immer wieder zu einer Reihe an Fehlern und somit zu Ausfällen von Transformatoren. Ablagerungen aus Kupfersulfid sind in den meisten Fällen im Zuge von gewöhnlichen Inspektionen nicht zu erkennen. Der Kupferdraht müsste abgewickelt und das Papier entölt werden, um die glänzenden Ablagerungen zu sehen. Der Kupferleiter ist in der Regel dunkel oder bunt eingefärbt und über die gesamte Länge eines Leiters kann die Verfärbung deutlich variieren. Es gab bislang nur die Möglichkeit, korrosiver Schwefel im Öl durch teure Labortests nachzuweisen.

Schwefel kann im Transformatorenöl in unterschiedlichen Formen und Verbindungen vorkommen. Kupfersulfide können mit ausgesprochen verschiedenem Look auftreten. Dadurch sieht es so aus, das es äußerst glaubwürdig ist, dass unzählige Fehlfunktionen in Transformatoren und Reaktoren auf unerkannte Kupfersulfide zurückzuführen sind. Das portable CS100 Corrosive Sulphur Kit ermöglicht einen schnellen und damit kosteneffektiven Test. Kupferkorrosionstests – Vergleichstabellen (Verfahren basierend auf ASTM D1275 Methode B

IEC 62535 – in der Regel so genannte CCD-Test. – Prüfverfahren: beschleunigte Oxidation bei hoher Temperatur auf Kupferleiter gewickelt in Kraftpapier, visuelle Beurteilung (ehemaliger Cigre A2.32.TF01 Methode) Zweck: das Vorhandensein von korrosiven Schwefelverbindungen, die die Zellulose von Leitern mit Kupfersulfid kontaminieren könnten, festzustellen.

ASTM D1275, Verfahren B – Testmethode: beschleunigte Oxidation bei hoher Temperatur auf elektrolytischem Kupferband, visuelle Beurteilung 48 Stunden bei 150 ° C (Verfahren A: 19 Stunden bei 140 ° C) Zweck: das Vorhandensein von korrosiven Schwefelverbindungen, die Kupferoberflächen verunreinigen könnten, festzustellen.

Wie beraten Sie gerne zum Thema: Korrosiver Schwefel | Corrosive Sulphur | Transformatorenöl

9

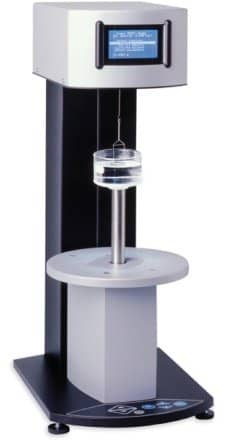

Force Tensiometer | Ober- und Grenzflächenspannung

Force Tensiometer | Interfacial Tension

Force Tensiometer Sigma | Interfacial Tension |

Force Tensiometer misst die Benetzung eines eingetauchten Ring- oder Plattenkörpers auf die bezogene Zugkraft. Die Messung der Ober- und Grenzflächenspannung erfolgt mit dem Du-Noüy-Ring oder dWilhelmy-Methode. Das softwaregestützte Force Tensiometer Sigma 200 startet nach Knopfdruck automatisch die Ober- und Grenzflächenspannung. Als standalone Gerät ist das Tensiometer mit einem motorisierten Tisch für das Probengefäß ausgestattet. Der Du-Noüy-Ring fährt in das zu messende Medium ein. Anschließend fährt der Motor den Probentisch langsam nach unten. Die auftretenden Kräfte an der Ring- oder Plattenlamelle sind im Display abzulesen. Die Analyse der Grenzflächenspannung von Öl gegenüber Wasser mit der Ringmethode. Die Analyse der Grenzflächenspannung zwischen Isolieröl und Wasser liefert einen frühen Warnhinweis auf den Ölalterungsprozess. Nachzulesen in der Norm ASTM D971-99 2012.

9

Partikelgehalt im Öl | Partikelzähler

Mobiler Partikelzähler | PZMG 100

Mobiler Partikelzähler | PZMG 100

Das PZMG100 ist ein mobiler Partikelzähler, mit dem sich während eines Serviceeinsatzes schnell und einfach die Ölreinheit und der Ölzustand in Hydraulik- und Schmiersystemen untersuchen lassen. Die Probenentnahme kann direkt über eine Druckleitung oder durch die integrierte Pumpe erfolgen. Eine Messung lässt sich sowohl manuell als auch automatisch in einem vordefinierten Zeitintervall durchführen. Je nach Anforderung, Reinheitsklasse und Prozessabläufen können mobile oder stationäre Partikelmessgeräte zum Einsatz kommen. Für die Vor-Ort-Analyse von Betriebsölen in Hydrauliksystemen kommen vorzugsweise tragbare Partikelzähler zum Einsatz. Präzise Messung von Partikelformen und Partikelgrößen in verschiedenen Varianten. Der mobile Partikelzähler reinigt jeweils das Öl und misst dessen Qualität.

Hochwertige Partikelzähler von WGM Support für die Partikelmessung bei der Wartung mit der Möglichkeit der Strömungsvisualisierung. Durch die übersichtlicher Menüführung können auch umfangreiche Einstellungen einfach und unkompliziert durchgeführt werden.

Wie beraten Sie gerne zum Thema: Mobiler Partikelzähler | Betriebsölen | Hydrauliköl

PPC Lab Partikelzähler – Tragbarer Partikelzähler mit Labor Qualität

PPC Lab Partikelzähler - Tragbarer Partikelzähler mit Labor Qualität

Dieser PPC Lab Partikelzähler eignet sich sowohl für den mobilen als auch stationären Einsatz. Die Messergebnisse werden in den gängigen Reinheitsklassen ISO 4406; NAS 1638; SAE AS 4059; GJB 420; GOST 17216 ausgegeben. Dank der 32-bit Hochleistungskontrolleinheit sind flexible Messungen und die simultane Datenspeicherung von unterschiedlichen Messpunkten möglich. Der integrierte Drucker gibt die Messergebnisse papiergestützt unmittelbar vor Ort aus. Das dialogorientierte Einstellmenü des PPC Lab ermöglicht die Anzeige in verschiedenen Sprachen (Deutsch, Englisch, Französisch, Spanisch, Portugiesisch, Russisch, Niederländisch, Chinesisch und Finnisch). Die modernen, technisch anspruchsvollen Komponenten des PPC Lab, darunter die volumetrische Sensormesszelle, bieten eine hohe Auflösung und Messgenauigkeit. Alle  Partikel werden vom Sensor detektiert, gezählt und gemessen. Bis zu 32 frei wählbare Größenkanäle zeigen hierbei die Partikelanzahl und Partikelgrößenverteilung an.

PZMG Partikelzählsystem

PZMG Partikelzählsystem

Das PZMG Partikelzählsystem für den Laboreinsatz ist ein Auswertegerät zur Messung der Partikelanzahl und Partikelgröße in flüssigen und hochviskosen Medien sowie zur Korngrößenanalyse. Die Messdaten werden über eine Schnittstelle auf einem PC dargestellt und lassen sich gleichzeitig speichern. Mit den Probenzuführgeräten können Flüssigkeitsproben aus Flaschen und Behältern mit einem Volumen von bis zu 1 Liter entnommen und durch den Sensor gedrückt werden. Um auch größere Partikel in der Schwebe zu halten, kann das System zusätzlich mit einem Magnet – oder Stabrührer ausgerüstet werden. Beim PZMG gewährleistet eine integrierte Doppelkolbenpumpe einen konstanten Durchfluss unabhängig von der Viskosität. Das Messvolumen wird am Partikelzähler eingestellt. Sensorkennlinien und Messreihen können im Speicher des Geräts archiviert werden. Über einen externen Drucker lässt sich ein Messprotokoll ausdrucken. Eine Auswertung gemäß der Norm USP 23 ist ebenfalls möglich.

9

Messung des Gesamtgasgehaltes

GGM 100 | Gesamtgasgehalt | Transformatorenöl

GGM 100 | Gesamtgasgehalt | Transformatorenöl

Das Gesamtgasgehalt Messgerät GGM100 ist eine komplett automatisierte Vakkumentgasungseinheit, die Gase aus Ölen gemäß der Normen DIN EN 60567, DIN IEC 599 und IEEE C57.104-1991 extrahiert. Im Transformator befindet sich Isolieröl. DasTransformatorenöl wird durch die Beanspruchung des Transformators einem Alterungsprozess unterzogen.

Wie beraten Sie gerne zum Thema: Gas in Öl Analyse | Transformatorenöl | Transformatorenöl Messungen.
