Prüfung Trafostation

Prüfung Trafostation – Lassen Sie sich von uns zum Thema Prüfung Trafostation beraten. Gerade jetzt, wo der Energiebedarf rasant ansteigt, stellen Trafostationen einen zuverlässigen Anschluss an das Mittelspannungsnetz bzw. Niederspannungsnetz dar.

Prüfung Trafostation: Doch es gibt einige Trafostationen Vorschriften: Revisionen elektrischer Anlagen und Betriebsmittel sind gesetzlich vorgeschrieben. Und zwar in der DGUV V3, der VDE 0105 und der DIN 57 105. Insgesamt muss man mindestens alle vier Jahre eine Prüfung Trafostation vornehmen. Trotzdem ist es empfehlenswert, die Trafostation jährlich zu reinigen und ebenfalls eine Sichtkontrolle durchzuführen.

Wird nämlich die Wartung oder Instandhaltung der elektrischen Anlagen vernachlässigt, so erhöht sich das Risiko eines plötzlichen Betriebsstillstandes. Dieses verursacht unter anderem hohe Kosten. Feuchtigkeit, Alterung oder Schmutz – all dies sind Faktoren, die elektrische Anlagen beeinträchtigen und sogar Stromunfälle herbeiführen können. Zusammengefasst: Die Prüfung von Transformatoren beziehungsweise Trafo Wartung ist unabdingbar.

Wartung Trafostation: Ein wichtiger Bestandteil der Transformator Prüfungen ist es, Öl-Proben zu überwachen und altersbedingte Veränderungen zu bestimmen sowie Mängel zu erkennen. Denn Verunreinigungen wie zum Beispiel Partikel, Ölalterungsprodukte oder Säuren sagen einiges über den Zustand des Öls aus. Umso wichtiger ist es, regelmäßige Öl-Proben zu entnehmen, um die Lebensdauer des Transformatorenöls nicht einzuschränken und die Qualität zu erhalten. Mögliche Schwachstellen im Inneren des Transformators kann man durch die im Öl gelösten Abbau- oder Zersetzungsprodukte erkennen. Hier kann auch eine Gas-in-Öl-Analyse ins Spiel kommen, mit der der Alterungsprozess des Öls bestimmt werden kann. Insgesamt lässt sich sagen, dass es also vor allem auf die richtige Art und Weise der Ölanalyse ankommt, damit die Probe letzten Endes gehaltvoll bleibt.

Dazu empfehlen wir das Ölprobenentnahme Kit ÖPEV und DÖPEV. Bestehend aus Ölablassadapter (ÖPEV-k) und der Steuereinheit (DÖPEV), garantiert das Kit absoluten Bedienkomfort für eine sichere Entnahme von Öl Proben aus Transformatoren. Neben diesen beiden Tools zur Ölanalyse enthält das Kit außerdem Handrad, Aluflaschen, eine Entnahmespritze und die Reduzierringe NW22 sowie NW31.

Ölprobenentnahme Set | Gas-in-Öl-Analyse

Transformatorenöl | ÖELK Ölprobenentnahme-Set

Das Ölprobenentnahme Set dient zur Entnahme von Öl-Proben aus elektrischen Betriebsmitteln wie Transformatoren, Wandlern oder Ölschaltern. Bei der Ölprobenentnahme ist darauf zu achten, dass die Öl-Probe der vorgeschriebenen Norm entspricht. Eine potenzielle Manipulation der Öl-Probe verfälscht das Analyseergebnis. Der große Vorteil bei der Ölentnahme mit dem Ölprobenentnahme Set ist, dass keine Außenluft in die Probe gelangt. Das Set gewährleistet Probenentnahmen gemäß der folgenden Normen: DIN EN 60567, IEC 567 und ASTM 3612. Die Öl-Probe ist somit ideal vorbereitet für die anschließende Analyse im Labor. Um Reparaturen und Ausfälle zu vermeiden, besteht eine Sorgfaltspflicht mit der Öl-Probe.

Eine frühzeitige Analyse potenzieller Fehler verlängert die Lebensdauer der elektrischen Betriebsmittel. Die Ölentnahme ist ein entscheidendes Element in jeder Ölanalyse. Isolieröl Untersuchungen: Diese periodischen Untersuchungen sind ein wichtiger Bestandteil in der Instandhaltung von Transformatoren für eine sichere Energieversorgung. In der Betriebsüberwachung von ölgefüllten Hochspannungsapparaten (Transformatoren, Messwandler, Durchführungen, Kabel, etc..), gewinnt die Zersetzungsgasanalyse immer mehr an Priorität und Bedeutung. Bei elektrischer oder thermischer Überbelastung werden im Isolieröl Zersetzungsgase gebildet, welche analysiert werden können.

Eine unsachgemäße Ölprobenentnahme oder Verunreinigung der Prüfgefäße kann einen sehr großen Einfluss auf die Messwerte der einzelnen Prüfmethoden haben, sodass völlig falsche Rückschlüsse auf die Qualität der Isolierflüssigkeiten gezogen werden könnten. Die Ölspritzen und Aluminiumbehälter müssen vor der Probenentnahme mit der zu prüfenden Flüssigkeit gespült werden. Als Probenbehälter für Isolieröle werden Flaschen aus braunem Glas oder aus gezogenem Aluminium verwendet. Nicht nur die Probenentnahme, sondern auch die Handhabung der Öl Probe spielt eine große Rolle.

Wir beraten Sie gerne zum Thema: Öl Proben | Ölprobenentnahme | Isolieröl Prüfungen.

Ölprüfung | DÖPEV | Öproben Steuerung

Ölprüfungen in Anlagen | Ölprüfung | DIN EN 60475

DÖPEV – die Display Öl Proben Entnahme Vorrichtung mit Pfiff für die Ölprobenentnahme nach DIN EN 60475 (VDE 0370-3).

Ausfälle aufgrund einer fehlerhaften Transformatorölanalyse können zu einer negativen und nachteiligen Entwicklung führen. Sie können mitunter gravierende Auswirkungen auf die Stromversorgung und die Lebensdauer des Transformators haben. Die Probenahme des Öls aus ölgefüllten Transformatoren im Betrieb ist ein effizientes Verfahren zum Bestimmen des Zustandes der Fest- und Ölisolierung. Außerdem gibt sie Aufschluss über den Betriebszustand des Transformators. Und zwar ohne den Transformator öffnen oder deaktivieren zu müssen. Eine unsachgemäße Ölprobenentnahme oder Verunreinigung der Prüfgefäße kann einen immensen Einfluss auf die Messwerte der einzelnen Prüfmethoden haben. Dies kann schließlich zu falschen Rückschlüssen auf die Qualität der Isolierflüssigkeiten führen. Um eine gleichbleibende Leistung und lange Lebensdauer des Transformators zu versichern, ist eine regelmäßige Ölprüfungen in Anlagen unumgänglich.

Ölproben kontaminationsfrei entnehmen

Ziel ist es, das Öl aus einem Transformator verunreinigungs- und kontaminationsfrei zu entnehmen. Um folglich im Labor eine Ölprüfung durchzuführen sowie die Probe zu analysieren. Ihr Ergebnis der „Gas in Ölanalyse“ oder der anderen „dielektrischen Messverfahren“ kann nur so gut sein, wie Sie Ihre Öl Probe gezogen haben. Mit dem neuen Ölprobensystem DÖPEV entnehmen Sie die Öl Probe verunreinigungs- und kontaminationsfrei. Und zwar nach Norm und ohne Kontakt mit der Außenluft.

ÖPEV-k und DÖPEV: das perfekte Ölanalyse-Set

Diese periodischen Untersuchungen sind ein wichtiger Bestandteil in der Instandhaltung von Transformatoren für eine sichere Energieversorgung. Nicht nur die Probenentnahme, sondern auch die Handhabung der Öl Probe spielt eine große Rolle. Die Probennahme und das Handling werden mit dem ÖPEV-k und dem DÖPEV sehr vereinfacht und effektiv umgesetzt. Dadurch können Sie eine Isolierölprüfung im Handumdrehen durchführen. Die ÖPEV-k Öl Proben Entnahme Vorrichtung garantiert absoluten Bedienkomfort für eine sichere Entnahme von Öl Proben aus ölgefüllten Transformatoren.

In Kombination mit der DÖPEV Display Öl Probenentnahme Vorrichtung gestaltet sich die Ölprobenahme noch einfacher und effizienter. Mittels drei Kugelhähnen am DÖPEV können Sie die Regulierung der Öl Probe vornehmen. Des weiteren können Sie konstant die Temperatur des Öls kontrollieren. Durch das Ölanalyse-Gerät DÖPEV, das sich mit der Ölablassvorrichtung ÖPEV-k verbinden lässt, entsteht das perfekte Ölanalyse Set. Denn mit diesem können Sie die Öl Probe bequem und kontaminationsfrei aus dem Transformator entnehmen. Und im nächsten Schritt zur Ölprüfung im Labor transportieren.

Wir beraten Sie gerne zum Thema: Isolieröl Probe | Ölprüfung | Ölanalyse Gerät

Verteiltransformatoren | ÖPEV-k | Transformator Ablasshahn

Verteiltransformatoren | Transformator Öl Ablasshahn

Ölgefüllte Verteiltransformatoren sind ein sehr wichtiger Bestandteil der Stromversorgung, und zwar unabhängig von ihrer Größe. Durch Ausführung gezielter Inspektionen, Instandhaltungen und Wartungen kann man ihre Lebensdauer verlängern. Um das enthaltene Isolieröl richtig zu analysieren und eine mögliche Diagnose zu ziehen, muss man das Öl jedoch korrekt entnehmen. Ist das im Transformator enthaltene Isolieröl fehlerhaft, kann dies zu folgenschweren Konsequenzen führen. Dies bedeutet somit, dass genaue Ergebnisse der Isolieröl Analyse für den Zustand des Transformators entscheidend sind. Die Ergebnisse einer Ölprobenentnahme bestimmen daraufhin die weitere Vorgehensweise mit dem Öltransformator.

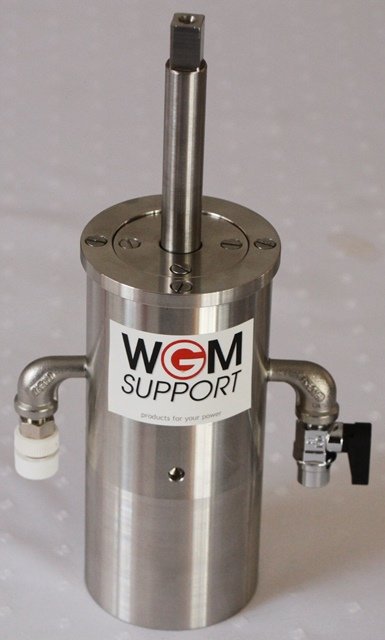

Der ÖPEV-k ist ideal für eine Ölprobenentnahme geeignet. Und zwar an einem ölgefüllten Ortsnetz-Transformator. Oder an Öl-Verteilungstransformatoren, die ein schwer bzw. schlecht zugängliches Öl Ablass Ventil haben. An einigen Transformatoren kann man nämlich nur sehr kompliziert eine Ölprobe entnehmen. Beispielsweise an Betonstationen oder Komplettstationen. Doch ÖPEV-k garantiert absoluten Bedienkomfort für eine sichere Entnahme von Ölproben am Verteiltransformator. Als Zubehör gibt es Adapter für die Nennweite 22 NW und 31 NW. Bestehend aus Edelstahl, kommt der ÖPEV-k und die Adapter zur einfachen Ölprobenentnahme im robusten und kompakten Design daher. Die Ölablassvorrichtung ÖVEP-k schraubt man mit dem Adapter (zum Beispiel NW 22) auf den Ablasshahn des Transformators. Mit der Welle öffnet man anschließend das Ablassventil des Trafo und der ÖVEP-k füllt sich mit Öl.

Am ÖVEP-k befindet sich ein Ölprobenentnahmehahn und ein Entlüftungsventil. Nun kann man einen Schlauch an dem Öltransformator Ablasshahn des ÖVEP-k anschließen, um die Ölprobe kontaminationsfrei zu entnehmen. WGM Support bietet darüber hinaus ein abgesetztes Entnahme Kit, worüber die Ölprobe gesteuert wird. Alles im allem ist der ÖPEV-k das ideale und unverzichtbare Tool zum mühelosen Ölablassen an Öl-Verteilungstransformatoren.

Wir beraten Sie gerne zum Thema: Ölablass am Trafo | Ölprobe am Öltrafo | Isolieröl in Verteiltransformatoren

Glasspritze Luer Lock | Glasspritze 100 ml

Glasspritze Luer Lock | Glassprize mit Metallkonus

Glasspritze Luer Lock | Glasspritze 100 ml – Die Glasspritze Luer Lock verfügt über einen Metallkonus Anschluss. Kolben und Glaskörper bestehen aus chemikalien- und hitzebeständigem Borosilikatglas. Das Glasspritzen Gehäuse und der Kolben sind mit einem Stempel versehen. Dadurch wird die Spritze und der Kolben unverwechselbar. Die aufgedruckte Schrift ist säure- und laugenbeständig eingebrannt. Der Versand von den Injektionsspritzen erfolgt einzeln und verpackt im Karton mit Füllschaum. Die Glasspritzen in modifizierter Ausführung sind ideal geeignet für die Gas-in-Öl- Analyse. Das Lieferprogramm von WGM Support besteht aus qualitativ hochwertigen Glasspritzen mit einer großen Vielfalt. Erhältlich sind die Glasspritzen mit einem Fassungsvermögen von 1 ml bis 200 ml.

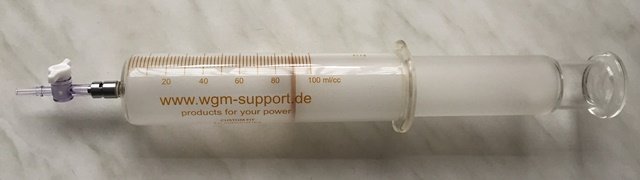

Das Bild zeigt eine Glasspritze 100 ml Typ WGM-100. Die Glasspritze ist eine Injektionsspritze mit kalibriertem Zylinder. Der 2-Wege-Hahn mit Luer-Lock ist optional lieferbar. Vorteile und Eigenschaften: Die Spritze ist aus hitzebeständigem Borosilikatglas. Sie erfüllen die ISO 594/1; 595/2 und entsprechen den Normen IEC 60475, IEC 60567 und ASTM 3613. Das Material und die Konstruktion sind resistent gegen Stoß und von Schock durch plötzliche Temperaturänderungen. Die Spritze wird ausgeglüht bis sie frei von innerer Spannung ist, dann erfolgt wiederholtes Waschen mit heißem Wasser. An den Bruchstellen der Spritze wie der Luer-Lock-Anschluss und das Zylindrische Gehäuse sind die Punkte verstärkt wurden, damit die Bruchgefahr gemindert wird. Der passende Spritzenkolben ist auf Leckagen untersucht wurden, und entspricht den Anforderungen der Spezifizierung GG-S-92 / 54840 / ISO 7886, und wird für jede Leckage oder Rückstau und für eine reibungslose Kolbenbewegung sorgfältig geprüft.

Wir beraten Sie gerne zum Thema: Glasspritzen | Dissolved Gas Analysis (DGA) Glass Syringe
