Die Prüfung von Transformatoren und Wandlern ist eine komplexe Aufgabe. Transformatoren spielen bei der Erzeugung und Verteilung von elektrischer Energie eine immens wichtige Rolle. Im Sinne einer zuverlässigen Stromversorgung müssen Betreiber daher zu jeder Zeit den fehlerfreien Betrieb von Transformatoren sicherstellen und im Falle eines Fehlers diesen gezielt erkennen und schnellstmöglich beseitigen. Transformatoren sind sehr zuverlässige Spannungswandler zur Stromerzeugung – vorausgesetzt, sie werden regelmäßig gewartet und bei Bedarf sofort instandgesetzt.

Bei der Bestimmung des Zustands der Transformatoren sind Diagnoseprüfungen und Monitoring eine gute Unterstützung Ihres Betriebsmittels. Damit ein zuverlässiger Betrieb sichergestellt wird und die voraussichtlichen Nutzungsdauer des Transformators verlängert werden können. Es von Vorteil, nach Abschluss der Messungen die Messergebnisse mit früheren Ergebnissen zu vergleichen. So erhalten Sie Referenzwerten der für das geprüfte Betriebsmittel.

9

Lokalisierung von Teilentladungen

MAE 150 Partial Teilentladungsmessgerät

MAE 150 Partial Teilentladungsmessgerät

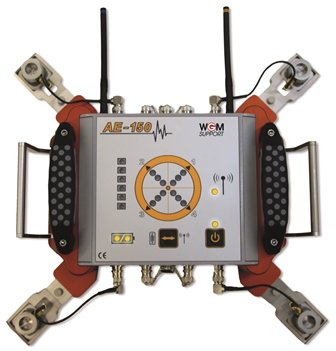

Das MAE-150 ist ein portables Partial Teilentladungsmessgerät. Das MAE-150 detektiert und lokalisiert partielle Teilentladungen & Hot Spots in Leistungstransformatoren. Dies geschieht durch die Analyse von Ultraschallwellen und somit stellt er einen Überblick über die Beschädigung der elektrischen Isolierung oder hohen Energie Hitze Ereignisse dar. Bei Übertragungs- und Verteilerstation ist die Anwendung und Bedienung eines Leistungstransformators eine sensible Angelegenheit. Der Verlust eines Transformators kann große finanzielle Konsequenzen mit sich bringen. Um Ihren Invest zu schützen, ist es von großer Bedeutung, eine Teilentladung frühzeitig zu erkennen. Das MAE-150 dient zur Erkennung und Lokalisierung von Teilentladungsfehlern in Transformatoren. Ein Hauptmerkmal des MAE-150 ist die Fähigkeit, akustische Emissionssignale mit dem elektrischen Teilentladungssignal zu synchronisieren.

UHF PD Antenne (Starr / Flexibel) | Trafo

UHF PD Antenne (Starr / Flexibel) | Trafo

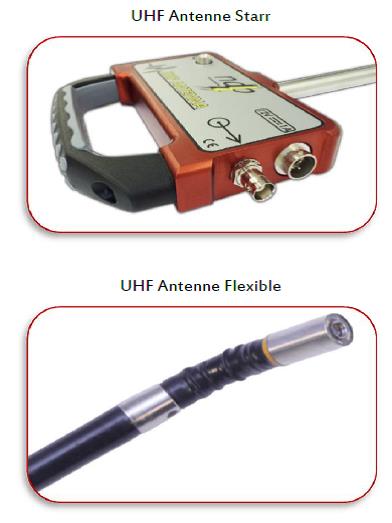

Die starre UHF PD Antenne ist mit einem DN 50 oder DN 80 Flansch Adapter verfügbar. Standardmäßig befindet sich auf dem Flansch ein Ventil zum Entlüften, damit die Bildung von Luftblasen vermieden wird.
Die flexible UHF-Antenne von WGM Support ist die kompakteste und günstige UHF-Antenne für Leistungstransformatoren die es zurzeit auf dem Markt gibt. Am Markt gibt es keine kompaktere UHF Antenne für Transformatoren. Von den Außenseiten des Transformators kommen verschiedene Geräusche an. Die UHF Antennen von WGM Support werden eingesetzt über das Ölablassventil oder das Probeentnahmeventil am Transformator.

9

Prüfung von Trafowicklungen

MART-3D

MART-3D

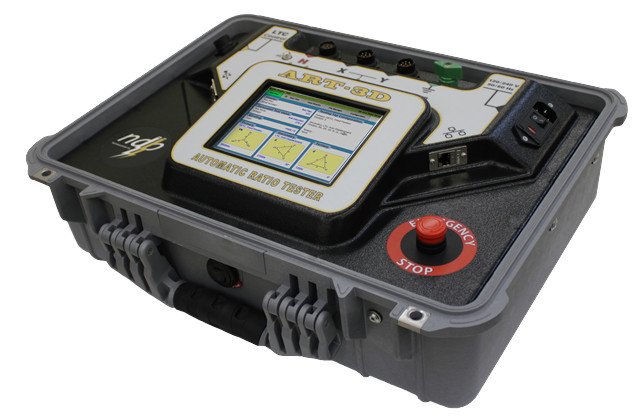

Das MART-3D ist ein Wicklungs-Übersetzungsverhältnis Messgerät, es ist robust und sehr einfach zu bedienen. Mit seinem echten 3-phasigen Teststromkreis kann das MART-3D komplizierte Phasenverschiebungen / regelmäßig oder unregelmäßigen Schaltungsgruppen von Transformatoren messen. Die sonst unmöglich sind mit herkömmlichen Übersetzungsverhältnis Testern zu erreichen. Das robuste und einfach zu bedienende Gerät dient zur Prüfung des  Übersetzungsverhältnisses von Wicklungen.

MWRT-10D

MWRT-10D

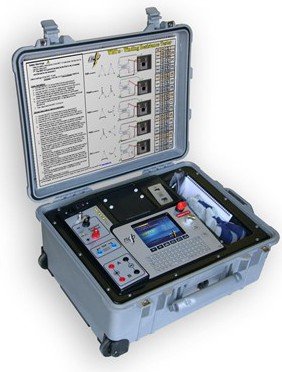

Das MWRT-10D ist ein Prüfgerät zur Messung des Wicklungswiderstandes von  Leistungstransformatoren und großen Motoren. Transformatoren und große Motoren sind starken Vibrationen unterworfen, und die Umgebungstemperatur mit ihren großen Schwankungen kann eine Überlastung zu Folge haben. Der Widerstand einer Spule zu testen/messen ist ein wichtiger Teil von der Wartung oder eines Produktions- Qualitätssicherungsprogramm von einem Leistungs-transformator oder Motor.

Transformator-Windungsverhältnisprüfgerät | TTR 25 – TTR 100 |

TTR 25 - TTR 100 | Windungsverhältnisprüfgerät

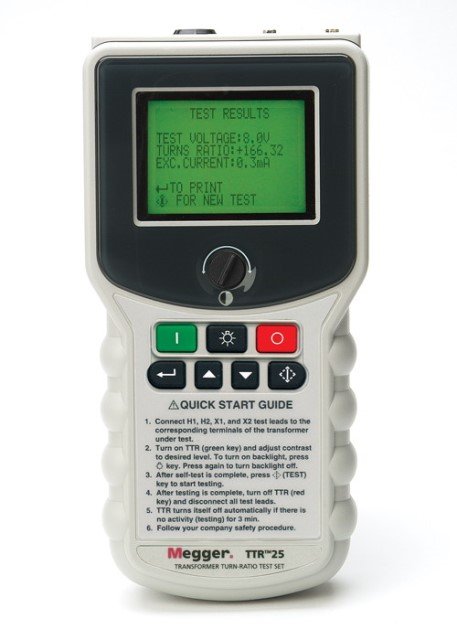

Mit den handlichen Windungsverhältnisprüfgerät TTR 25 und TTR 100 lassen sich automatisch das Verhältnis der Windungszahl sowie der Erregerstrom und die Polarität von Wicklungen an Transformatoren testen. Das robuste Design der Prüfgeräte ermöglicht den Einsatz in sehr rauen Umgebungen. Das TTR 25 eignet sich zur Prüfung von Windungszahlverhältnis, Polarität und Erregerstrom, während das TTR 100 zusätzlich die Prüfung von Windungswiderstandbereich und Phasenabweichungsbereich. Das TTR 100 hat den klassenbesten Messbereich von 20,000:1 bei einer hohen Genauigkeit. Das Gerät hat eine Speicherkapazität von bis zu 200 Messwerten und 100 Prüfeinstellungen. Die Resultate kann man dann später in den PC runterladen, oder direkt vom Gerät ausdrucken.

9

Stromwandlern testen

Prüfgeräte CTTx2 und CTTx5

Prüfgeräte CTTx2 und CTTx5

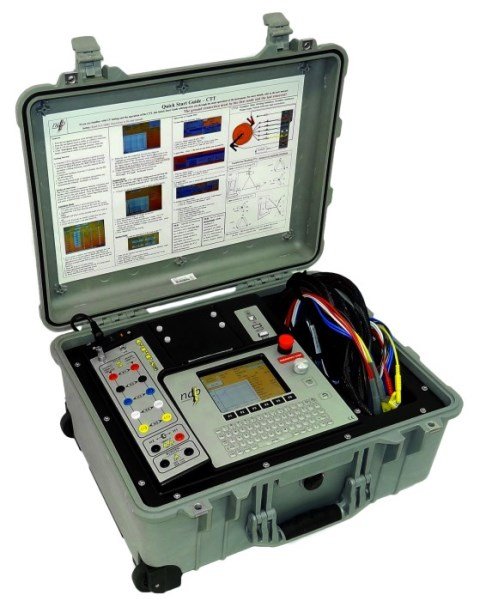

Die Prüfgeräte CTTx2 und CTTx5 ermöglichen automatische und manuelle Tests an Stromwandler. Für die Inbetriebnahme von Starkstromanlagen ebenso unverzichtbar, wie für deren Wartung und Instandhaltung das CTTx2 und CTTx5. Sie sind robust und einfach zu bedienen. Während mit dem CTTx2 zwei Anschlüsse abgegriffen werden können, ermöglicht der CTTx5 die Messung von bis zu fünf Anschlüssen.

9

Identifikation von Kurzschlüssen

DOC-2000

DOC-2000

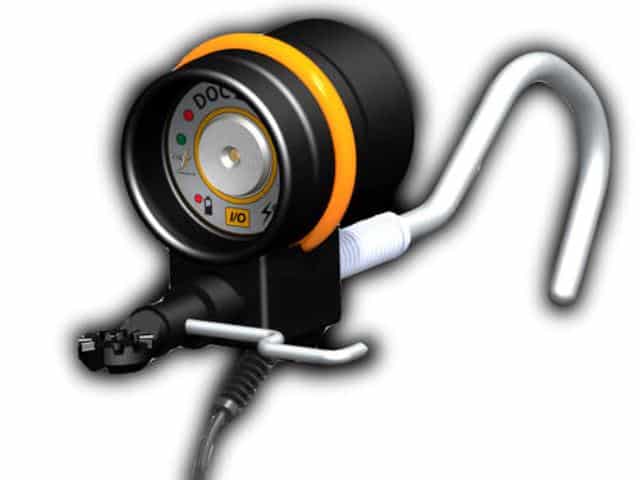

Das DOC-2000 erkennt Kurschlüsse und/oder offene Stromkreise an Verteiltransformatoren, ohne das für die Prüfung die Sekundärwicklung getrennt werden muss. Das Gerät übermittelt hierbei sowohl ein akustisches als auch visuelles Signal. Das Prüfgerät eignet sich für einund dreiphasige Transformatoren bis 167 kVA.

9

Prüfung von Korona Störlichtbögen

ULD 40

ULD 40

Das ULD 40 ist ein Korona Ultraschall-Detektor mit dem Korona-Auswirkungen und elektrischen Störlichtbögen erkennbar werden. Durch den Einsatz des Detektors können Isolierungsfehler identifiziert werden, die die Leistungsfähigkeit und Lebenspanne eines elektrischen Netzes vermindern.
